ce qu'il y a dans un câble

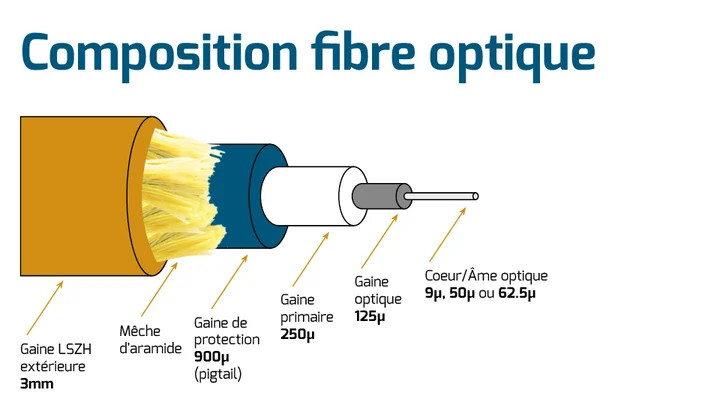

(dessin en dessous pour + de compréhensibilité)
Cœur (core)
-
Partie centrale en verre (ou plastique spécial).
-
Diamètre : 9 µm (monomode) ou 50/62,5 µm (multimode).
-
C'est ici que la lumière circule et transporte les données.
Gaine optique (cladding)
-
Couche de verre autour du cœur.
-
Son rôle : réfléchir la lumière pour qu'elle reste confinée dans le cœur (principe de réflexion totale).
Revêtement primaire (coating)
-
Couche de résine protectrice autour de la fibre.
-
Donne une résistance mécanique, protège contre les micro-courbures.
Renforts (strength members)
-
Fibres de Kevlar (aramide) ou autre matériau résistant.
-
Protègent la fibre contre la traction et la casse.
Gaine interne (buffer)
-
Protection en plastique souple autour de chaque fibre.
-
Permet de manipuler le câble sans abîmer les fibres.
Blindage (optionnel)
-
Couche métallique (aluminium, acier) dans les câbles blindés.
-
Protège contre les rongeurs, chocs mécaniques et environnements extérieurs.
Gaine externe (outer jacket)
-
Couche de plastique (PVC, LSZH = Low Smoke Zero Halogen).
-
Protège contre l'humidité, la chaleur, les frottements.
-
Souvent jaune (monomode), orange/aqua/vert (multimode).
